層作為保護屏幕和美化產品的作用。因此產品表面缺陷檢測需要很高的檢測精度和可靠的打光效果來做保證。

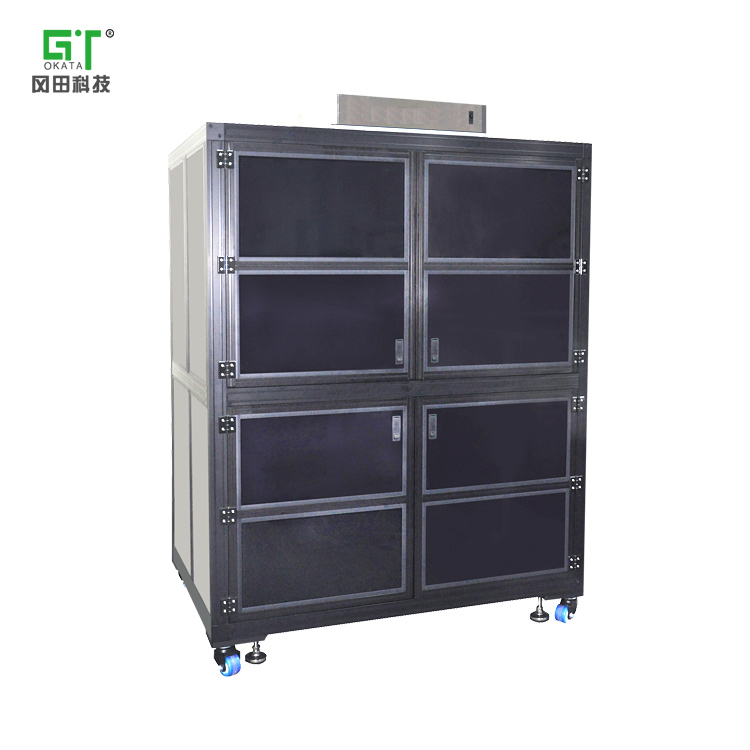

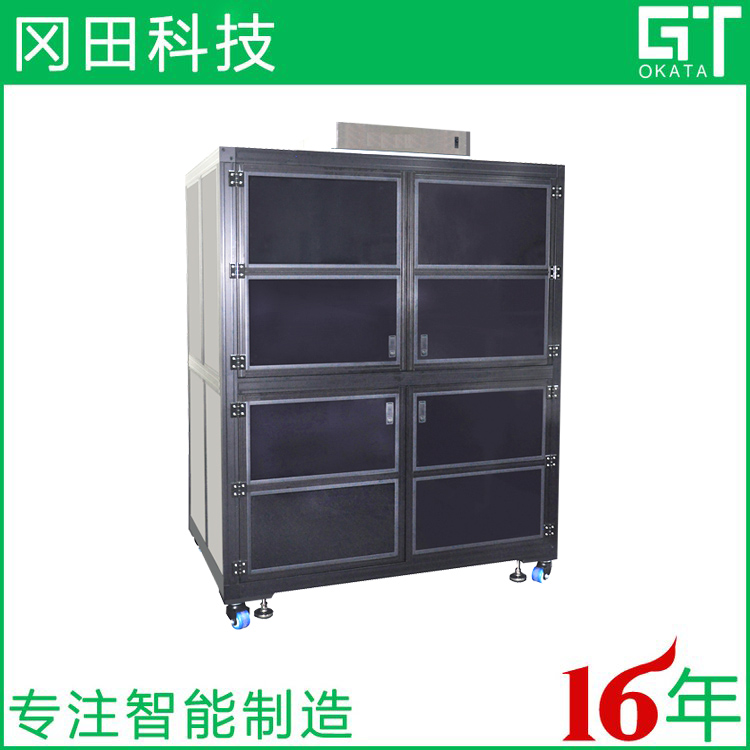

岡田手機玻璃蓋板外觀缺陷檢測設備（NANO-CGI-4070RC）采用高像素線陣相機加特殊組合LED光源，獲取高清圖像后，再由岡田自主開發的視覺檢測系統進行

處理，能檢測出表劃痕、凹坑、絲印不良、雜質、異色等外觀缺陷，從而能大幅縮減傳統的目檢人員。

設備配置

1. 岡田視覺軟件系統

2. 多個線陣相機、工業鏡頭、特殊組合LED光源及光源控制器組成的視覺硬件

3. 高精密、高穩定性的機械結構及傳動部件

4. 工控機、LCD顯示器、Windows 7運行環境

檢測原理

1. 該設備一次可獲取多張不同光源，不同角度的蓋板影像，可以檢測出不同的缺陷。特別對2.5D玻璃的P面、R角的缺陷有獨創的解決方案，支持3D手機玻璃蓋板缺

陷檢測

2. 岡田研發的手機玻璃面板檢測算法擁有多項發明專利，不需要手機玻璃蓋板的CAD設計圖案。具有自適應性，可以根據蓋板的不同區域進行自動識別和分類

3. 可檢出的不良缺陷包括：劃痕、牙邊、凹坑、絲印不良、雜質、異色等

設備規格

產品型號 okata1003

主體尺寸（L*W*H） 1500*1000*2100（mm）

適用產品 2.5D、3D

檢測范圍 4.0”-7.0”

圖像精度 21μm 、10.5μm

檢測速度 6s/pcs、10s/pcs

電　　壓 AC220V 50/60Hz

功　　率 6000W

凈　　重 約675（kg）
